企(qi)业开闭(bi)(bi)(bi)站(zhan)当(dang)其中一(yi)个开闭(bi)(bi)(bi)所的其中一(yi)条线(xian)(xian)路发生接地后，由于系统(tong)开闭(bi)(bi)(bi)所数(shu)量多，馈(kui)出线(xian)(xian)数(shu)量也很多，导致(zhi)很难准(zhun)确选出故(gu)障线(xian)(xian)路，即便是每个开闭(bi)(bi)(bi)站(zhan)

均加装了选线装置，非(fei)故障线(xian)路所(suo)在(zai)的开闭站会经常(chang)出现误报的情况。

        企业(ye)客(ke)户(hu)系统多为母线装有消弧(hu)柜系统，当发生单相(xiang)接(jie)地(di)故障，消弧(hu)柜投入到(dao)系统后，更难以确定单相(xiang)接(jie)地(di)故障线路(lu)。

        我国很多(duo)大用户自备(bei)电(dian)(dian)力系统(如钢厂(chang)、煤矿等(deng)企业(ye))往(wang)(wang)往(wang)(wang)采用多(duo)级配(pei)电(dian)(dian)网(wang)的结构，多(duo)级配(pei)电(dian)(dian)网(wang)的特点(dian)在于：

        ①系(xi)统包括两级(ji)或者(zhe)多(duo)级(ji)变电站(或者(zhe)开(kai)闭站)；

     ;   ②消(xiao)弧(hu)线圈(quan)往往安装在二级变电站(zhan)(或开闭站(zhan))；

        ③对于多级系统，无论那个(ge)区域发生单(dan)相接地故障，整个(ge)系统的零序电(dian)压都会升高，正常运行(xing)的二级变电(dian)站容易误选；

        ④如果安装了消弧线圈，由于(yu)消弧线圈的补偿，零序电流(liu)的特征没有明(ming)显区别。

        网络化选线(xian)方案

        对于多(duo)级(ji)配电网，宜(yi)采用网络(luo)化的选线方案。各(ge)级(ji)变电站都(dou)安装一(yi)套选线装置(zhi)，但是各(ge)个选线装置(zhi)并(bing)不是孤(gu)立的，而是通(tong)过网络(luo)联系在一(yi)起，当发生单相接

地时，各级(ji)变电(dian)站的选(xuan)线装置(zhi)将选(xuan)线结(jie)果上(shang)传到(dao)第一级变(bian)电站的选(xuan)线装置(zhi)，或(huo)者上(shang)传到(dao)服(fu)务器。服(fu)务器根据(ju)各个选(xuan)线装置(zhi)的结(jie)果，结(jie)合线路的拓(tuo)扑结(jie)构最终

选出故(gu)障线(xian)路。

        采用网络(luo)化选线方案的(de)好处有两个(ge)：

        (1)选线结果可(ke)以(yi)细化到(dao)最(zui)末(mo)一级的变电站，缩小故障范(fan)围，有利于(yu)迅速处理故障；

        (2)即使有的(de)二级变(bian)(bian)电(dian)站选线装(zhuang)置误(wu)动(dong)，根据(ju)上(shang)级变(bian)(bian)电(dian)站和(he)其(qi)他二级变(bian)(bian)电(dian)站的(de)信息可(ke)以识别误(wu)动(dong)情(qing)况，提高选线的(de)正确率。

        该矿业公司供(gong)电(dian)系统共有1所220kV301变电(dian)站(zhan)，6所10kV开闭站(zhan)，分别是302烧(shao)碱，303VCM，304PVC，305乙炔，306公用(yong)工程和201锅(guo)炉开闭站(zhan)。

7所配电室安装(zhuang)有7台(tai)北京丹华昊博KA2003-DH型小电(dian)流接(jie)地(di)选线装置和综合选线系统后台一套，选线装置配(pei)有跳闸功能。当发生单(dan)相接(jie)地(di)故障时，7所(suo)

配电(dian)室的选线(xian)装置同时将(jiang)各(ge)个选线装置的遥(yao)信(xin)遥(yao)测信(xin)息上传至综(zong)合(he)选(xuan)线(xian)系统(tong)，综(zong)合(he)选(xuan)线(xian)系统(tong)通过(guo)综(zong)合(he)逻辑判断给出故(gu)障线(xian)路，彻底解决了企业(ye)客户开闭

所选线误报，乱报的情况，能够快速处(chu)理单(dan)相接(jie)地故(gu)障(zhang)，缩(suo)短故(gu)障(zhang)处(chu)理时间，避免事故(gu)的(de)扩(kuo)大化。

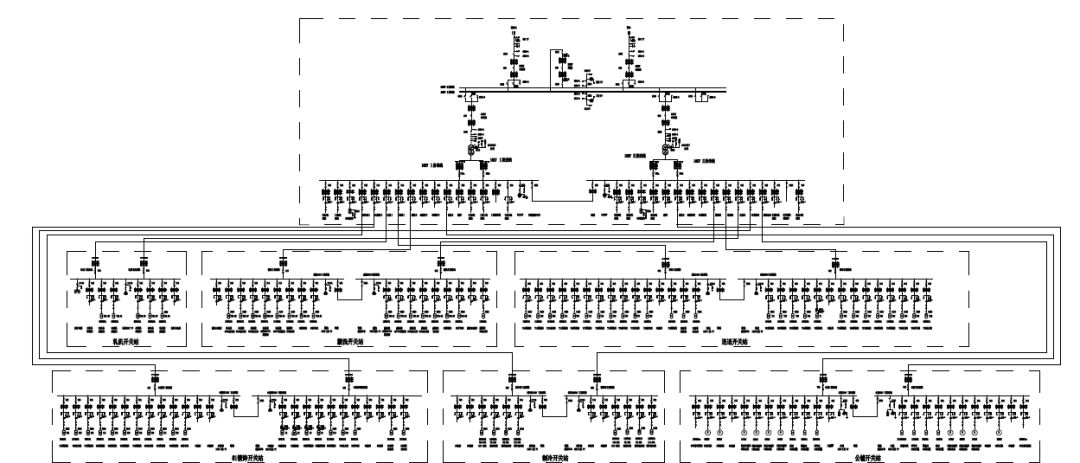

         该矿业(ye)公司供电系(xi)统(tong)一次(ci)系(xi)统(tong)图，如图所示:

        由7所配电(dian)室的(de)小电(dian)流接地(di)选线装(zhuang)(zhuang)置和综合选线后台组成的(de)选线系统(tong)安装(zhuang)(zhuang)调(diao)试完毕后，我们进行现场真(zhen)实接地(di)试验。

        在201锅炉开闭所(suo)的一段(duan)母(mu)线9113线设置单(dan)相接地故障点。当故障点投(tou)入后，10kV供电系统发生电压偏(pian)移(yi)，7台选(xuan)线装置同(tong)时检测到母(mu)线零序电压升(sheng)高(gao)，

进(jin)行故(gu)障选(xuan)线，并(bing)把各自的(de)选(xuan)线(xian)结果及遥(yao)信(xin)遥(yao)测上传至(zhi)综合选(xuan)线(xian)后(hou)台。7台选(xuan)线(xian)装置(zhi)的(de)选(xuan)线(xian)结果分别是301变电(dian)所:206锅炉I线(xian)，302-306开(kai)闭所:I段电(dian)源(yuan)进

线，201开闭所(suo):9113线。

        综合(he)选线(xian)(xian)后台将(jiang)现(xian)场选线(xian)(xian)装置上传得(de)选线(xian)(xian)结果进行综合(he)判断(duan)，给出故(gu)障线(xian)(xian)路为201开闭所(suo)9113线(xian)(xian)。

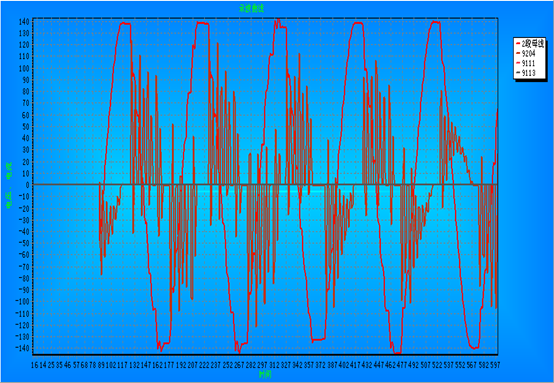

        201开闭所(suo)实验波形如下图(tu)所(suo)示：

        从上图波(bo)形来看(kan)故障线(xian)路的(de)(de)零序(xu)(xu)电流都滞后零序(xu)(xu)电压90°，本次试验对(dui)接地(di)选(xuan)线(xian)装置的(de)(de)软、硬(ying)件、接线(xian)、通讯做了仔(zi)细(xi)的(de)(de)检查(cha)，所有接地(di)选(xuan)线(xian)装置的(de)(de)硬(ying)

件部分均完好(hao)无损，7台接地选(xuan)线装置运行良(liang)好并通(tong)讯正常，彻(che)底摆脱依靠(kao)“经验”的(de)“人(ren)工拉路法”，解决了非故障线路的(de)停(ting)电(dian)问题。
